Kalibreringsskabeloner til MirrorCam for MERCEDES lastbil

Anvendelse af kalibreringsskabeloner til MERCEDES TRUCK MirrorCam (TEXA)

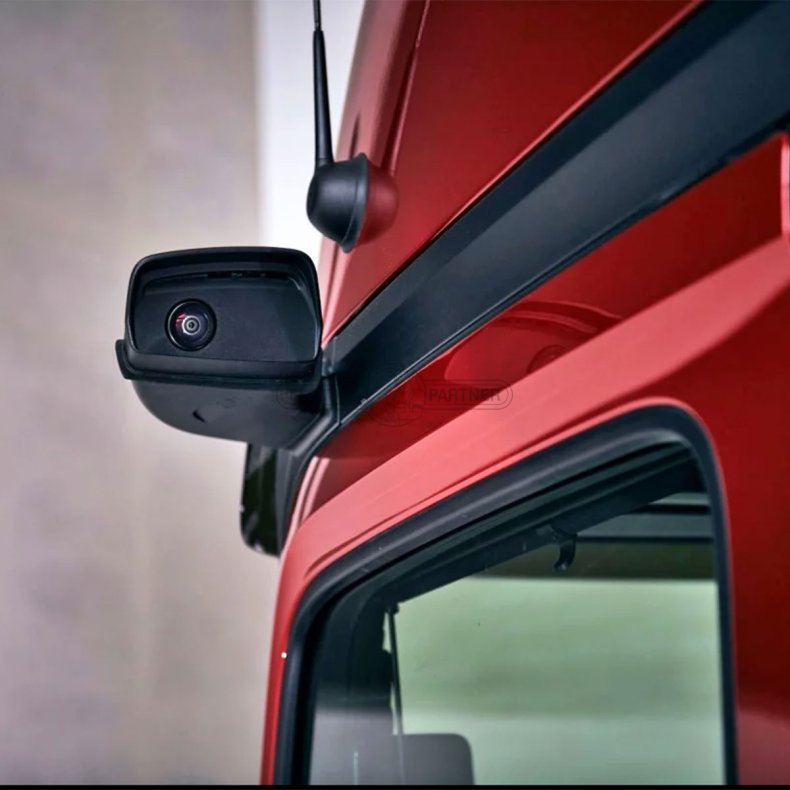

Dette kalibreringskit fra TEXA, bestående af 4 selvklæbende skabeloner, er udviklet specifikt til kalibrering af MirrorCam-systemet på MERCEDES lastbiler. MirrorCam er et avanceret kameraspejlsystem, som erstatter traditionelle sidespejle og kræver præcis kalibrering for at sikre korrekt funktion og visning.

Formål

Skabelonerne anvendes i forbindelse med TEXAs kalibreringsudstyr og software (f.eks. ADAS TRUCK-systemet) til at:

• Justere og synkronisere MirrorCam-systemets kameralinser i forhold til lastbilens referencepunkter.
• Genskabe fabriksspecifikke visningsvinkler og billedkompensation efter reparation, udskiftning af kameraer eller ved ulykker.
• Sikre nøjagtig billedgengivelse og sikker førerassistance.

Trinvis anvendelse

1. Forberedelse
   Lastbilen placeres på et plant underlag i en kalibreringszone i henhold til TEXAs specifikationer.

2. Placering af skabeloner

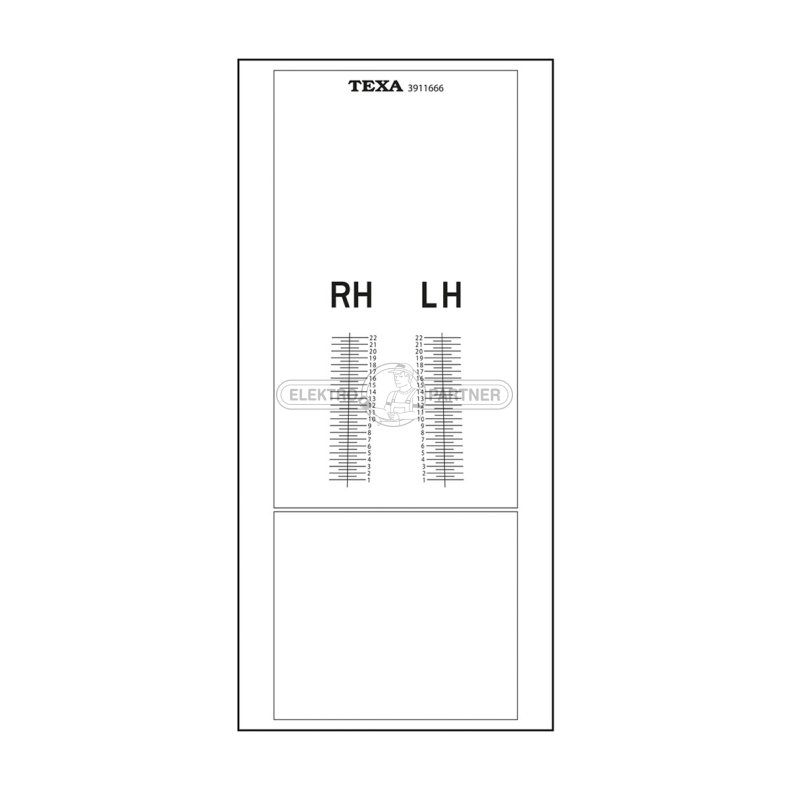

   De selvklæbende skabeloner monteres præcist på køretøjets karrosseri i definerede positioner omkring MirrorCam-området – typisk på døre og A-stolper – i overensstemmelse med TEXAs kalibreringsvejledning.

3. Kalibrering med TEXA-udstyr
   Ved hjælp af TEXAs diagnostikudstyr (f.eks. Navigator TXTs og IDC5 Truck software) gennemføres en guidet kalibreringsproces, hvor kamerasystemet identificerer skabelonerne og justerer parametre digitalt.

4. Afslutning og kontrol
   Når kalibreringen er fuldført, fjernes skabelonerne, og systemets funktion kontrolleres gennem testkørsel eller visuel validering i softwaren.

Bemærk

• Skabelonerne er engangsbrug, da klæbeevnen kun er beregnet til én korrekt montering.
• Brug af originale TEXA-skabeloner sikrer præcision og kompatibilitet med TEXAs kalibreringssoftware.
